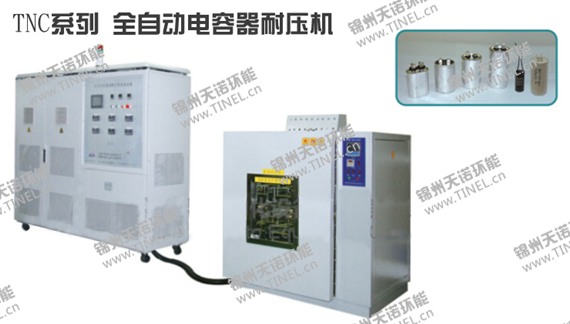

TNNY-5000全自动电容器耐压机

TNNY-5000全自动电容器耐压机

一、产品概述：
    该设备用于箔式高压电力电容的卷绕，自动张力，卷绕时铝箔折边，高速卷绕；卷绕后自动压扁，然后自动进行高压耐压测试，机器将测试好的电容芯子自动堆放整齐。



二、设备参数：

规格型号 TNC400 TNC500 TNC520 TNC650
元件长度(轴向) 203mm-405mm 203mm-505mm 203mm-525mm 280mm-650mm
元件宽度(径向压扁后) 90mm-230mm 90mm-230mm 90mm-230mm 130mm-240mm
元件外径 65mm-140mm 65mm-140mm 65mm-140mm 75mm-140mm
元件直径(内径) 60mm-115mm 60mm-115mm 60mm-115mm 85mm-115mm
电容厚度 5mm-40mm 5mm-40mm 5mm-40mm 5mm-40mm
料卷最大直径(介质膜) 290mm 290mm 290mm 290mm
料卷最大直径(铝箔) 260mm 260mm 260mm 260mm
料卷内径 75mm-76mm 75mm-76mm 75mm-76mm 75mm-76mm
装料轴 8 8 8 8
卷芯直径 50.8mm 50.8mm 50.8mm 60mm
介质膜装料轴 5+1(7号轴可换) 5+1(7号轴可换) 5+1(7号轴可换) 5+1(7号轴可换)
铝箔装料轴 2+1(7号轴可换) 2+1(7号轴可换) 2+1(7号轴可换) 2+1(7号轴可换)
材料厚度 PP膜：0.012mm-0.018mm，铝箔：0.005mm-0.01mm PP膜：0.012mm-0.018mm，铝箔：0.005mm-0.01mm PP膜：0.012mm-0.018mm，铝箔：0.005mm-0.01mm PP膜：0.012mm-0.018mm，铝箔：0.005mm-0.01mm
引线片 无 无 无 无
铝箔始、末端 能折边 能折边 能折边 能折边
铝箔边缘 能折边 能折边 能折边 能折边
焊接装置 有 有 有 有
输送小车装置 有 有 有 有
压扁装置 有 有 有 有
剥离器 有 有 有 有
卷芯轴 两位可伸缩 两位可伸缩 两位可伸缩 两位可伸缩
铝箔边缘折边机构 2套 2套 2套 2套
铝箔始、末端折边机构 2套 2套 2套 2套
铝箔轧花装置 无 无 无 无
称重及贴标装置 无 无 无 无
外形尺寸长、宽、高 2500X1775X1750 2500X1775X1750 2500X1775X1750 2500X1775X1750
所配耐压机型号 TNNY501 TNNY501 TNNY501 TNNY650

三、设备参数：

规格型号 TNC650S9 TNC400-165 TNC320-165 TNC170-S10
元件长度(轴向) 280mm-650mm 203mm-405mm 100mm-300mm 100mm-300mm
元件宽度(径向压扁后) 120mm-240mm 120mm-300mm 120mm-300mm 35mm-240mm
元件外径 75mm-140mm 85mm-190mm 85mm-190mm 20mm-190mm
元件直径(内径) 85mm-115mm 85mm-115mm 85mm-175mm 12.7mm-135mm
电容厚度 5mm-40mm 5mm-40mm 5mm-40mm 5mm-40mm
料卷最大直径(介质膜) 290mm 290mm 290mm 290mm
料卷最大直径(铝箔) 260mm 260mm 260mm 260mm
料卷内径     75mm-76mm 75mm-76mm
装料轴 9 8 8 10
卷芯直径 60mm 70mm 70mm 50.8mm(常规)
介质膜装料轴 6 5+1(7号轴可换) 5+1(7号轴可换) 7+1(9号轴可换)
铝箔装料轴 3 2+1(7号轴可换) 2+1(7号轴可换) 2+1(9号轴可换)
材料厚度 PP膜：0.012mm-0.018mm，铝箔：0.005mm-0.01mm PP膜：0.012mm-0.018mm，铝箔：0.005mm-0.01mm PP膜：0.012mm-0.018mm，铝箔：0.005mm-0.01mm PP膜：0.012mm-0.018mm，铝箔：0.005mm-0.01mm
引线片 无 无 无 无
铝箔始、末端 能折边 能折边 能折边 能折边
铝箔边缘 能折边 能折边 能折边 能折边
焊接装置 有 有 有 有
输送小车装置 有 有 有 有
压扁装置 有 有 有 有
剥离器 有 有 有 有
卷芯轴 两位可伸缩 两位可伸缩 两位可伸缩 两位可伸缩
铝箔边缘折边机构 2套 2套 2套 3套
铝箔始、末端折边机构 2套 2套 2套 2套
铝箔轧花装置 无 无 无 无
称重及贴标装置 无 无 无 无
外形尺寸长、宽、高 2735X2300X1850 2500X1815X1860 2500X2050X1830 2735X1900X2000
所配耐压机型号 TNNY650 TNNY501 TNNY321 TNNY170
