一、系统概述：
    TNL-GK5土壤水分智能灌溉控制系统是天诺环能仪器公司根据广大用户需求，推出的一款新型的土壤水分检测及智能灌溉控制设备（可选配土壤温度、土壤含水量、土壤热通量、电导率、PH值等参数），全天候野外环境操作使用，防雨防震结构设计，全金属铝镁合金外壳，外观喷塑处理，防锈防静电，低功耗环保节能模块芯片设计，检测精度高，配备有上位机数据处理软件，人机界面友好，工作时无需人工干预，内置高品质电源适配器，交直流电源共用，持久耐用。外接土壤环境测量传感器即可实时采集对应的测量数据，连接计算机数据系统软件后可查看测量站点的实时数据，并可以预设含水量灌溉控制参数，实时掌握各灌区工作状态，提高智能化科学管理水平，减少人工操作成本，同时监测数据可以下载至数据库，生成报表，以便存储及打印。该系统可广泛适用于环境保护，气象气候，生态环境、农业墒情，林区环境，水利信息，建筑节能，太阳能光伏、太阳能集热等科研及教学领域。

二、仪器技术参数：
    TNL-GK5土壤水分智能灌溉数采仪内核采用16位高性能微处理器，系统时钟最高可达36MHz，整机功耗不大于2W，低功耗作业、执行效率高，且集成2MB大容量据存储芯片，存储时间间隔1～120分钟自由设定，按分钟存储可保存三十天以上的数据，整点存储可达五百天以上；数采仪可实时监测多路土壤含水量数值，并根据用户预设灌溉参数值进行智能比对及自动管控，当达到预设阀值时，即会向执行单元下达操作指令。内置高品质电源适配器，交直流两用电源。配有大屏幕液晶显示屏（115*65(mm)），结合轻触薄膜按键，可实现数据查询，功能设定，参数修改等功能，并集成有USB/RS232/RS485/GPRS等多种通讯接口，灵活组网，稳定性强。
1、通道数量：出厂标配2/4/8/16/32通道，可根据测量需求定制参数（土壤含水量、地温、热通量、PH值等）
2、存储容量：2MB字节，可连续存储数据50000条以上，连续整点存储可达五百天以上；
3、显示方式：大屏幕液晶显示（115*65(mm)），配有轻触薄膜按键，可随时查阅实时数据和设置参数；
4、工作环境：环境温度-40℃～+80℃，相对湿度小于95%；
5、输入范围：4～20mA，RS-232/485，0～±2.5v；
6、测量频率：小于20mS；
7、通讯接口：可提供标准USB、RS-232、RS-485、GPRS等多种通讯方式；
8、存储显示内容：时间（年/月/日/时/分），实时数据，历史数据、统计数据；
9、结构材质：通体铝合金材质铸造，咬合式密封外壳，表面喷塑工艺处理，防静电，防雨、防锈；
10、仪器尺寸：铝镁合金外壳300*220*100（mm）
11、供电电源：交直流两用电源，AC：220V±10％50Hz；直流电源DC12V，可外接太阳能电池板+蓄电池+太阳能控制器+不锈钢室外防护箱，电量充满后可实现全天候野外无人值守自动连续观测。
12、灌溉控制功能：系统可以根据土壤含水量数据进行智能监测和实时管控操作，达到合理灌溉的效果。当控制器收到中央处理器下达的操作指令后，自动控制执行单元进行操作动作，启动电磁阀，按预先设定的参数自动控制供水和灌溉时间。

TNL-GK5智能灌溉控制系统（箱柜式安装）       TNL-GK5智能灌溉控制系统（立杆式安装）

三、系统软件功能：
    TNL-GK5土壤墒情智能灌溉控制系统软件（简称Soil moisture Control System），获得中华人民共和国国家版权局计算机软件著作权登记证书，可在WindowsXP以上的操作系统环境运行，具有强大、平稳的程序兼容性，可通过有线接口或无线网络等方式与监测站点建立连接，人机界面友好，各项功能设计简洁直观，图文并茂，可实时查看各监测站点的观测数据和定时下载历史数据，并提供数据查询与数据统计功能，使监测成果一目了然，可在系统软件上远程设置现场监测站点的各项参数及功能（系统时钟、采集时间、灌溉时间、灌区状态，等），RS485/GPRS动态组网，可支持数百台监测站点并发通讯；数据下载及存储时间可以自由设定，数据存储格式为EXCEL标准文件格式，可生成数据图表，供其它软件解析调用。可实现标准MODBUS数据通讯协议，使各种开发平台兼容畅通无阻，方便用户系统集成或二次开发。

四、传感器技术参数：

（4.1）TDR-6土壤水分传感器
    TDR-6土壤水分传感器是天诺环能研发的测量土壤含水量与温度数据的智能一体传感器，高度集成，使用方便，坚固耐用，是目前比较常用的土壤水分（四探针）和温度（五探针）测量方法。传感器将温度和湿度测量元件高度集成，外壳采用ABS工程塑料和环氧树脂密封而成，防护等级达到IP68标准，前端探针采用316级不锈钢精密加工而成，防腐耐用，可深入各种土质测量。传感器可以根据用户需求设计成模拟信号或数字信号输出，性能稳定，数据测量不受土壤机理影响，适用地域广阔，性价比高，维护成本低，土壤温湿度传感器主要应用在农业灌溉系统，土壤墒情监测，水文水利监测等方面，可与数据采集仪及灌溉控制器一起组成自动灌溉控制系统。

TDR-6A土壤含水量、温度一体传感器                TDR-6土壤水分传感器

●性能指标
设计标准：符合《土壤墒情监测规范SL000-2005中华人民共和国水利行业标准》的规范要求
测量参数：土壤容积含水量。
计量单位：%（m3/m3）。
测量范围：0～100%（m3/m3）。
测量精度：±2%（m3/m3）。
测量区域：90%的影响在围绕中央探针的直径3cm、长为6cm的圆柱体内。
稳定时间：通电后约1秒。
响应时间：响应在1秒内进入稳态过程。
工作电压：DC 12V～24V，或：DC 3～5V。
输出信号：4～20mA标准电流环、RS-485数字信号，或0～2.5V电压信号
密封材料：ABS工程塑料，密封等级达到IP68标准。
探针材料：316不锈钢探针，防腐抗锈，坚固耐用。
电缆长度：标配长度5m。

（4.2）土温测量指标：（可选配：TDR-6A型）
测量范围：－40～80℃
测量精度：±0.2℃
信号输出：标准铂电阻，可转换为4～20MA标准电流信号，或RS485数字信号；
电缆长度：出厂标配5米屏蔽线
芯片封装：304不锈钢圆柱外壳，防腐抗锈
集成封装：可与土壤水分传感器集成封装为一体传感器

五、设备安装现场展示

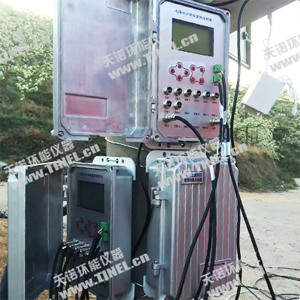

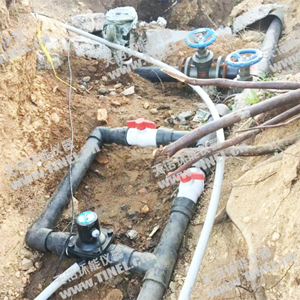

土壤水分智能灌溉控制系统-工程现场实物图
