一、产品概述：
  黑球温度也称为实感温度,标志着人或物体在辐射热环境中受辐射和对流热综合作用时,以温度表示出来的实际感觉。由天诺环能研制生产的TNWD-Q7黑球(BlackGlobe)温度传感器采用独特的球体式结构，球体为直径可选用10cm或15cm的空心铜球，外表层喷涂为高吸收率的无光黑体涂层，可对光照和热辐射具有很强的吸收和热传导效果，球腔内置进口温度感测元件（可选用铂电阻、热电偶），底座配备有TNL系列传感器信号变送器，可内置转换输出电流信号或RS485信号等，通过连接数据采集器计算得出黑球温度值。传感器可选配方盒或L型钢架安装底座，也有不同高度的安装支架适用于不同的观测条件。

  TNWD-Q7黑球(BlackGlobe)温度传感器能够对传感器周围的湿球黑球温度（Wet Bulb Globe Temperature，WBGT）进行测量。湿球黑球温度指数是综合评价人体接触作业环境热负荷的一个基本参量，它将温度、湿度、辐射热和风的观测值转换为一个综合指数，可用来评价在整个工作周期中人体所受的热强度，而不适宜于评价短时间内或热舒适区附近的热强度。较高的湿球黑球温度可能导致人体出现热应激反应。热应激（Heat Stress）是指在高环境温度中的机体对热环境对机体提出的任何要求所做的非特异性的生理反应的总和。它能阻碍身体正常散热，引起热紧张的条件刺激。
  TNWD-Q7黑球(BlackGlobe)温度传感器支持包括SOLAR-1测量仪在内的各种数据采集器。

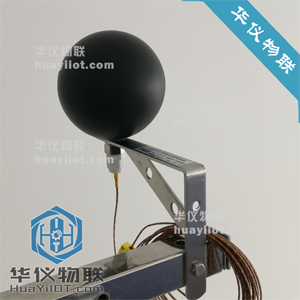

▲TNWD-Q7黑球温度传感器（热电偶测温线）       ▲TNWD-Q7黑球温度传感器（铂电阻测温芯片）

二、技术参数：
  1、测温元件：采用原装进口测温元件（铂电阻芯片 或 热电偶测温线）
  2、测量范围：-40℃～+120℃
  3、测量精度：±0.1℃
  4、黑球直径：Ф50mm / Ф100mm / Ф150mm / Ф200mm，可定制。
  5、安装底座：方盒底座或钢架底座，二选一，如图。
  6、方盒底座尺寸：83×58×33（mm）带双耳，壁厚3mm，ABS材质
  7、钢架底座尺寸：150×110×20（mm）带双孔，壁厚3mm，不锈钢材质
  8、防护等级：可达到IP67防护标准；
  9、供电电压：DC 12～24V（当电流信号/数字信号时）
  10、输出信号：电阻信号，或 电压信号0～2.5V，或 电流信号4～20mA；
        或：RS-485数字信号，支持标准MODBUS通讯协议；或 热电偶测温线。
  11、传感器工作环境：温度-50℃～+100℃，湿度：1～95%RH
  12、观测支架：黑球测温支架为落地三脚式结构，有碳钢支架（TNL-J22型）和白钢支架（TNL-J28型）两种可选配，碳钢支架高度0.9m～2.2m可伸缩调节，白钢支架高度1m～2.8m可伸缩调节，传感器均可水平安装于支架顶端。如需调整为其它角度测量，支架顶端可选配360度方向旋转固定的万向云台调节器，三角形展开结构稳定，全金属材料加工，美观耐用且便于携带。

三、产品特点：
  多种规格的黑球直径可选
  传感器可集成多种测温元件，原装进口，自主封装
  传感器输出信号灵活多样，便于集成
  黑球外附高吸收率的黑体涂层，抗高温，耐老化，不脱落
  可选配传感器安装支架，高度/角度多级可调
  传感器配有安装底座，便于固定。

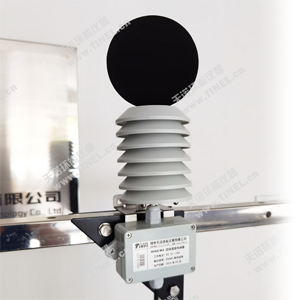

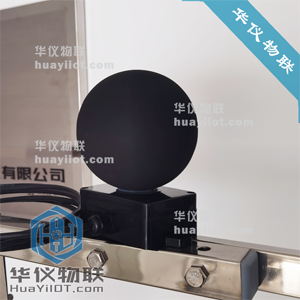

▲黑球温度传感器（方盒款+三脚观测架）        ▲黑球温度传感器（L钢架款+热电偶测温线）

四、应用领域：

  TNWD-Q7黑球(BlackGlobe)温度传感器可广泛应用与室内环境检测、建筑热工、空调环境测试、环境温度比对、职业卫生，劳动保护，建筑节能、人体舒适度测量等科研领域。
